Ebu Umformtechnik GmbH je međunarodno uspješno društvo koje proizvodi standardizirane strojeve i inovativne koncepte za tehnologiju oblikovanja. Usmjerava se na razvoj i proizvodnju kompletnih linija za oblikovanje s manualnim unašanjem i postavljanjem rola, sve do potpuno automatiziranih sustava. Projektira i proizvodi sustave za industriju obrade limova.
Spremnik za odmotavanje ebu HS 25-630
Na ulazu u proizvodnu liniju se nalazi spremnik za odvijanje ebu HS 25-630 koji se sastoji od okretača rola i odvijača. Okretač rola mijenja položaj role iz horizontalnog u vertikalni položaj. Olakšava rukovanje s rolama i skraćuje njihovo unošenje i polaganje na odvijač. Odvijač ima hidrauličko pričvršćivanje rola, pomoćni pogon radi lakšeg postavljanja role i poprečni hod odvijača.
Tehnički parametri:
Nosivost maks.: 2 000 kg
Širina trake maks.: 630 mm
Unutarnji promjer rola: od 380 do 530 mm
Vanjski promjer rola maks.: 1 400 mm
Brzina odmotavanja maks.: 25 m/min
Ravnalo ebu URM 9.40-630
Postavljena traka prelazi od spremnika za odmotavanje dalje u ravnalo. Na liniji se koristi ravnalo ebu URM 9.40-630. Opremljeno je hidrauličkim navođenjem trake u ravnalo i mosta za navođenje između ravnala i pomaka.
Tehnički parametri:
Širina trake: 630 mm
Debljina materijala: 0,4 – 4,0 mm
Maks. poprečni presjek: 2 000 mm² (na 400 Mpa)
Promjer valjaka za ravnanje: 40 mm
Broj valjaka za ravnanje: 9 kom
Brzina trake: 6 – 25 m/min
Valjci su sa prevlakom od tvrdog kroma, svi valjci su pokretani.
Dodavač ebu EVS 630
Nakon što traka prođe kroz ravnalo i most za navođenje, traka ulazi u dodavač koji osigurava točno unošenje u radni prostor preše – alata. Na liniji se nalazi valjčani dodavač ebu EVS 630.
Tehnički parametri:
Širina trake: 630mm
Maks. poprečni presjek trake: 1 000 mm²
Debljina materijala: 0,2 – 4,0 mm
2 valjka pomaka promjera 80 mm
Raspon brzine: 0 – 100 %
Maks. dužina pomaka: 9999,99 mm
Odstupanja: +/- 0,05 mm
Brzina pomaka maks.: 150 m/min
Dodavač ima pneumatsko među-oslobađanje valjaka, konzolu za pričvršćivanje čija se visina može motorom podesiti +/- 75 mm, bočno ekscentrično centralno vretenasto navođenje pojasa.

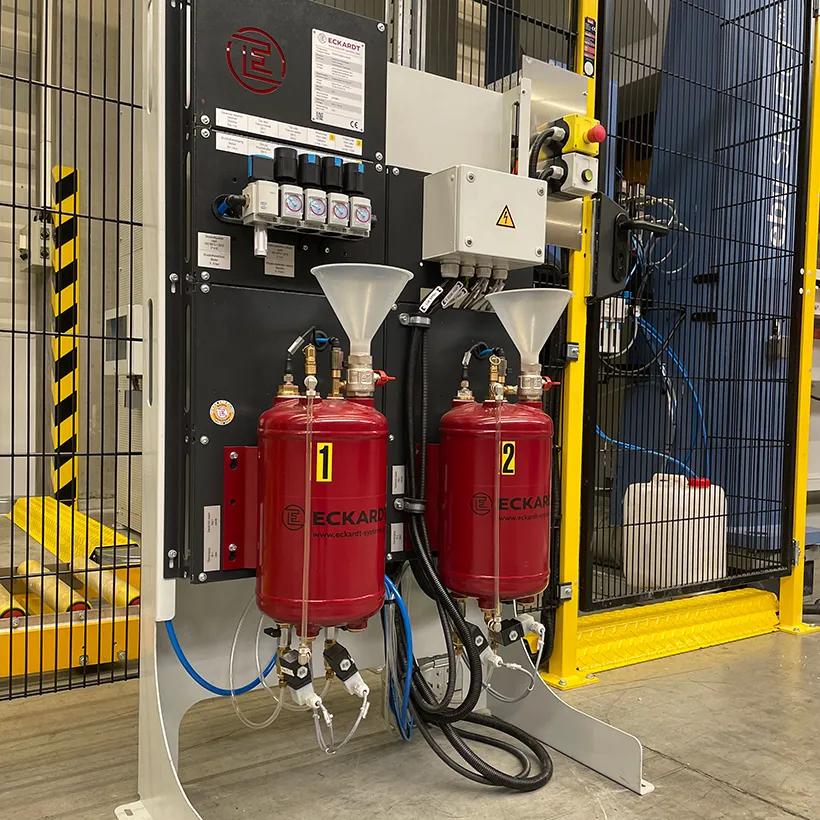

Podmazivanje ECKARDT
Ispred dodavača se nalazi dvojno automatsko podmazivanje trake, proizvođača ECKARDT. Služi za eventualno podmazivanje trake koja ulazi u stroj. Korištenje dva para valjaka za podmazivanje omogućuje korištenje dva razna ulja za podmazivanje bez nužnosti promjene punjenja i valjaka.
ebu STM 250/2000 P2R
Glavni dio proizvodne linije je okvirna mehanička preša radne snage 2 500 kN (250 t), tip ebu STM250/2000 P2R. Preša je od jednog bloka – zavarena čelična konstrukcija s planetarnim mjenjačem. Ekscentrično vratilo je od visoko plemenitog specijalnog čelika. Kalupno je kovan. Klizni ležajevi za osovinu i klipnjaču su od specijalne bronce i imaju senzore topline. Preša je opremljena hidrauličkom spojko-kočnicom, sigurnosnim ventilom i dvoručnom upravljačkom pločom. Ovan na preši je od sive legure i dostupan je u izvedbi s dvije klipnjače. Vod ovna je valjčani, prednapet, bez razmaka, 8-kratni. Pneumatsko balansiranje ovna je 4 puta pneumatsko. Stezanje alata je pomoću brzog hidrauličkog sustava za učvršćivanje, 3 kruga. Prešom upravlja SIEMENS SIMATIC S 7/1500 Tia Portal. Hidraulička kontrola preopterećenja, 16-struka kontrola alata, indikacija sile prešanja. Za utovar alata konzole za rolanje za maksimalno 6 t i hidrauličke kotrljajuće trake na stolu. Sučelje za nadogradnju automatizacije robotima za umetanje i vađenje. Za izbacivanje tehnološkog otpada iz preše koriste se dva transportera za otpad.
Tehnički parametri preše:
Nazivna sila pritiska: 2 500 kN (250 t)
Broj podizaja stabilno podesiv: 20 – 100 podizaja/min
Ugrađena visina alata između stola i ovna kod maks. podizaja dole i podešavanja ovna gore 500 mm
Prilagođavanje podizaja: 16 – 160 mm
Površina stola s T-žljebovima: 2 000 x 1 000 mm
Površina ovna s T-žljebovima: 2 000 x 1 000 mm
Težina preše oko: 36 t
Visina: 4 415 mm
Širina: 4 620 mm
Dubina: 2 800 mm
Maksimalna težina stroja: 2 000 kg
FORMING PERFORMANCE

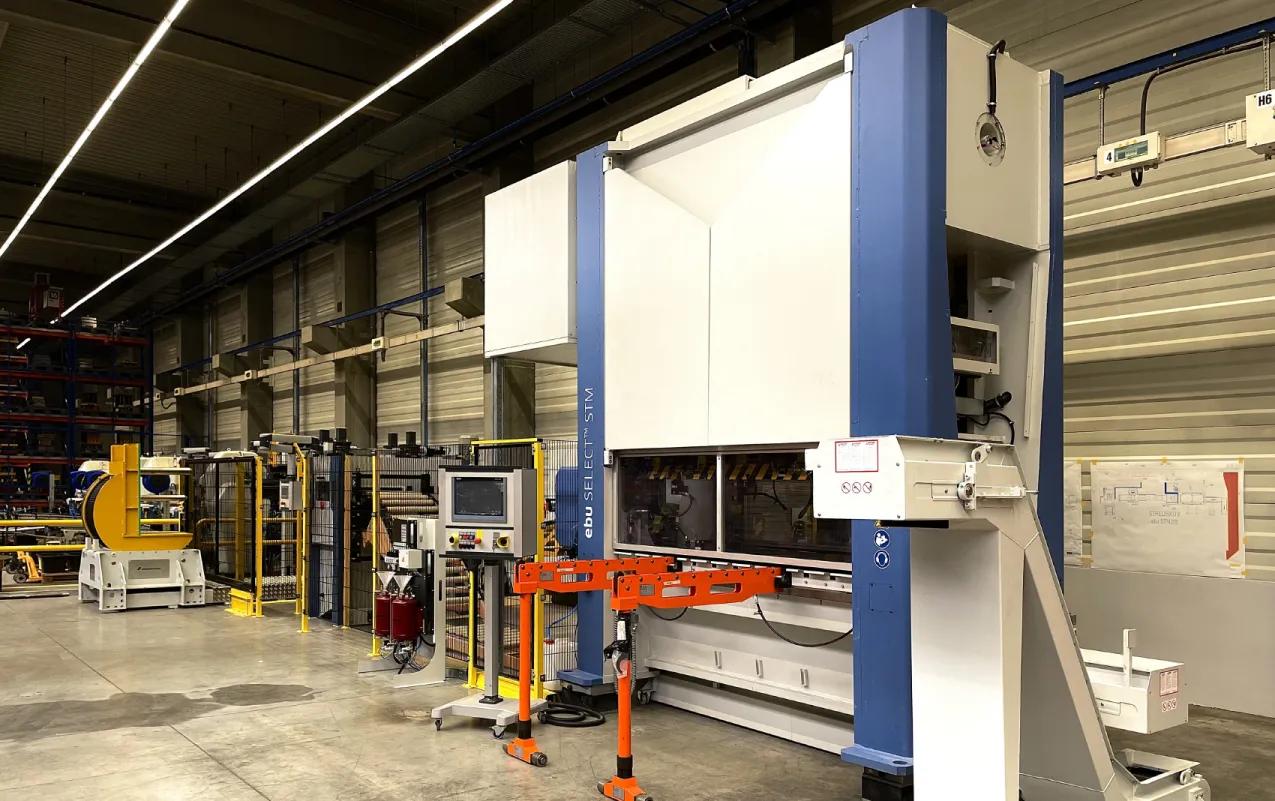

Ebu SELECT™ STM pruža procese dodavanja materijala, ravnanja, utovara, podmazivanja, obrade, prešanja i promjene alata, sve do automatske kontrole proizvodnje dijelova i rukovanja otpadom. Uvođenjem linije u proizvodnju otvara se učinkovitija proizvodnja komponenti, automatizacija i optimizacija proizvodnje u budućnosti. Linija za prešanje trenutno je najmodernija svoje vrste dostupna na tržištu. Visoka performansa, brzina i točnost, maksimalno zadovoljavaju zahtjeve našeg proizvodnog procesa.
